「新製品のプラスチック部品を試作したいけれど、どの方法を選べばいいか分からない」
「3Dプリンター、切削、簡易金型など、それぞれの工法が持つ技術的な注意点を知りたい」
設計、開発において、必須となる「部品の試作」。
どんな試作方法があって、今作りたい物にあった方法はどれ？と悩んでいるのではないでしょうか。
樹脂成形品の試作には複数の工法があり、それぞれコストや納期、得られる精度が異なります。目的（形状確認、機能テスト、量産前評価など）に合わない方法を選んでしまうと、余計なコストがかかるだけでなく、量産段階で予期せぬ不具合（手戻り）が発生するリスクがあります。
この記事では、樹脂成形における主要な試作工法4つの特徴と設計上の注意点、目的別の選び方、正確な費用構造、メーカー依頼時のポイントまで、プロの設計視点で網羅して解説していきます。

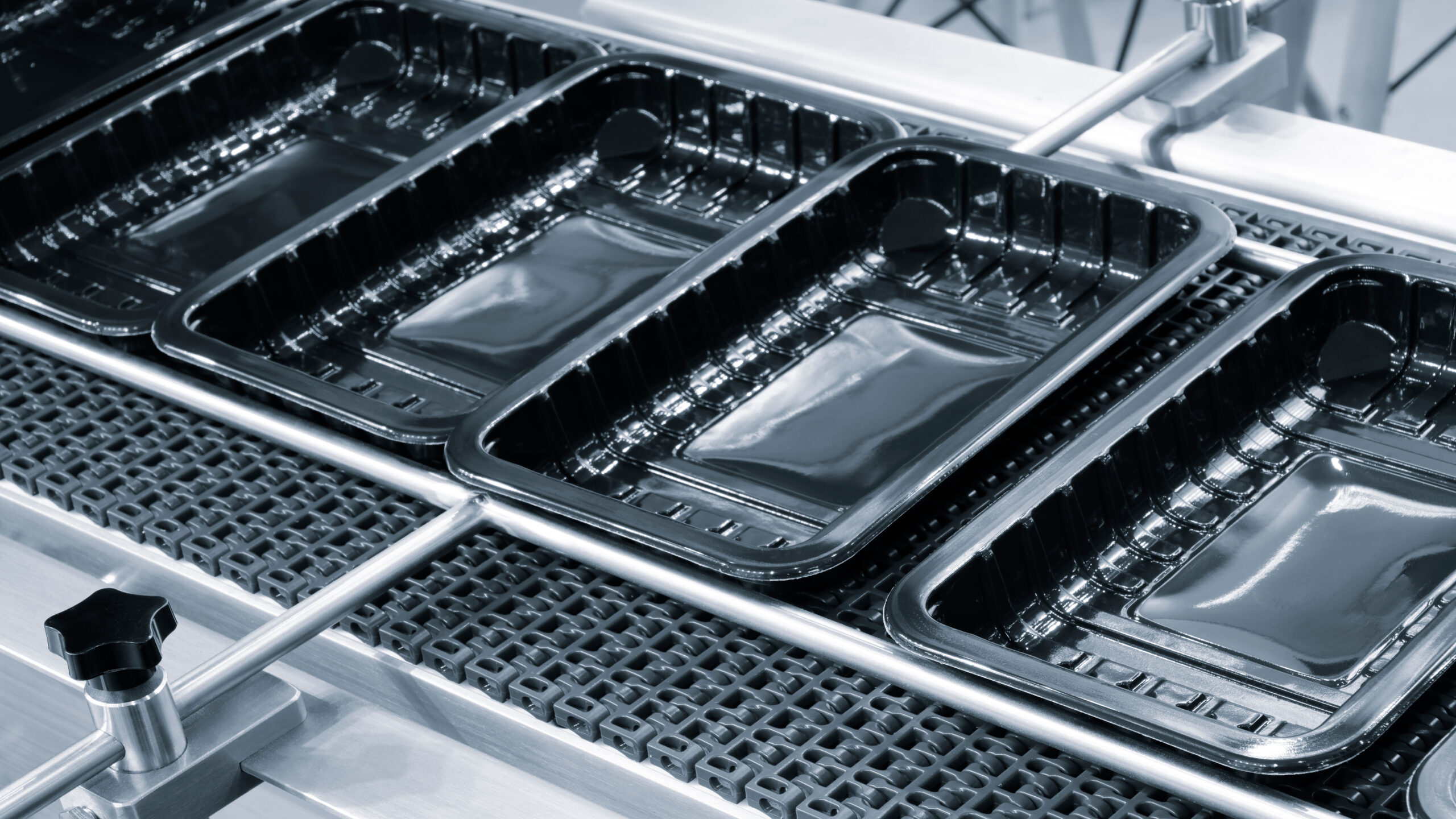

樹脂成形品における「試作」の目的と重要性
そもそも、なぜ量産前に樹脂部品の試作を行う必要があるのでしょうか。その最大の目的は、「量産時のリスクと手戻りを最小限に抑えること」にあります。
樹脂製品の量産（本金型を用いた射出成形など）には、数百万円規模の初期投資と数ヶ月の期間がかかります。
もし、金型を作ってから「部品がうまく組み合わない」「強度が足りない」「デザインのイメージが違う」といった問題が発覚した場合、金型の修正や作り直しとなり、莫大な損失と納期の遅れが生じます。
試作を行うことで、以下のような検証が可能になります。
- 形状・デザインの確認： 画面上の3Dデータだけでは分からない、実際のサイズ感や外観を確認する
- 機能・組立検証： 他の部品と干渉しないか、想定通りの動きや強度を満たしているかをテストする
- 量産性の予備評価： 樹脂の流動性や不具合のリスクをあらかじめ洗い出す
試作はコストと時間がかかる工程に見えますが、結果的にプロジェクト全体の品質を担保し、トータルコストを下げるための重要なプロセスです。
樹脂成形品の主な試作方法4種類とそれぞれの特徴
樹脂成形品の試作には、大きく分けて以下の4つの方法があります。それぞれのメリット・デメリット、そして設計者が知っておくべき技術的な注意点を解説します。

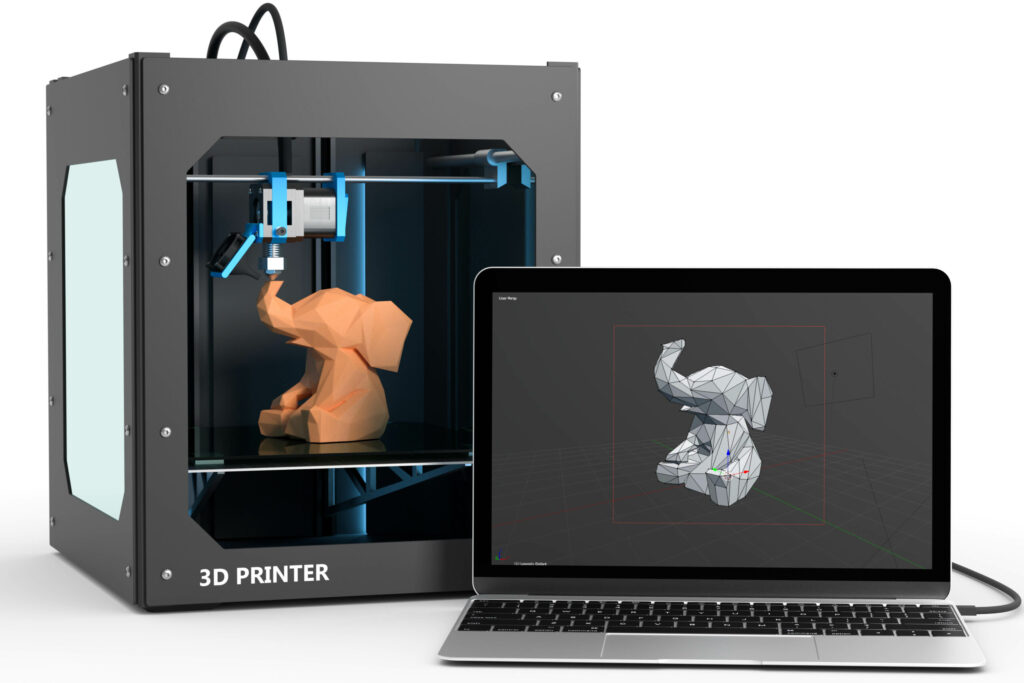

3Dプリンター
3D CADデータから直接、樹脂を層状に積み上げて立体物を造形する方法です。
- メリット： 金型や刃物が不要なため、圧倒的に低コスト・短納期。複雑な内部形状も造形可能。
- デメリット： 簡易的な方式（FDMや光造形など）では、積層跡による表面の粗さや、寸法精度・強度の異方性（積層方向への弱さ）がある。
- 必要数量：少量（1～数個）
- 設計者のワンポイント：かつては「強度がなく形状確認のみ」とされていましたが、近年の産業用ハイエンド3Dプリンターの普及により、カーボンファイバー含有樹脂や、ナイロン（PA）の粉末焼結、さらにはPEEKやULTEMといった高性能なスーパーエンジニアリングプラスチックでの出力も可能になっています。これらを選択すれば、試作初期段階でも高い耐熱性や強度を求めた機能評価が行えます。ただし、量産時に使用する材料と全く同じにはならないので、材料の物性の違いには注意が必要となります。

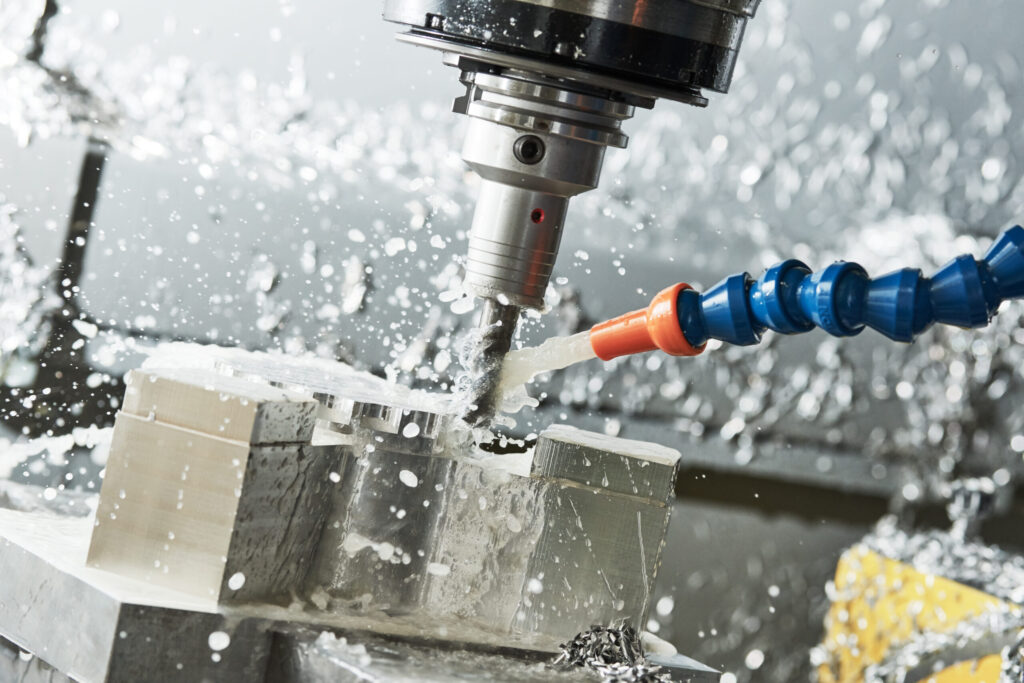

切削加工（削り出し）
樹脂のブロック材（無垢材）を、マシニングセンタなどの工作機械で削り出して形状を作る工法です。
- メリット： 量産品に極めて近い材料を使用でき、寸法精度が非常に高く、実物に近い強度が確保できる。
- デメリット： 削る量が多いとコストがかさむ。刃物が届かない内側の直角形状（ピン角）などは加工できない。
- 必要数量：少量（1～数個）
- 設計者のワンポイント：切削加工はブロック材から削り出すため、射出成形品に発生する「材料の配向（分子の向き）」や、強度が低下する「ウェルドライン（樹脂の合流部）」が存在しません。そのため、試作した切削品のほうが量産品（成形品）よりも強度が強く出てしまう傾向があります。「試作（切削）で強度テストをクリアしたから量産も大丈夫」と過信せず、成形時の強度低下を見越した設計マージンを取ることが重要です。

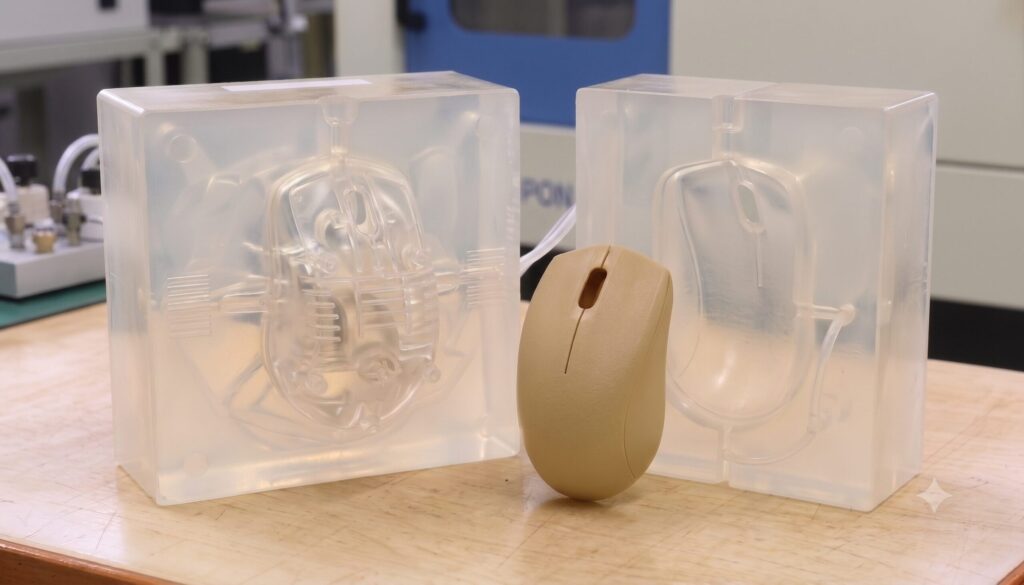

真空注型
マスターモデル（原型）をもとにシリコンゴムで型を作り、真空状態でウレタン樹脂などを流し込んで複製する工法です。
- メリット： 1つの型から20〜30個程度の複製が安価に作れる。着色や透明度、ゴムのような質感の再現性が高い。「PPライク」など疑似材料を使うことで量産時に使用する材料に近い強度確認ができる。
- デメリット： シリコン型の寿命が短いため（20～30個ほど）、それ以上の量産には不向き。量産材料そのものではなく「ウレタン系の疑似材料」になるため、対候性や耐薬品性などの評価には向かない。
- 必要数量：～30個（型を作成すればもっと数を用意することも可能）
- 設計者のワンポイント：真空注型の費用を検討する際、単に「型代＋成形単価」だけで計算すると予算を誤ります。シリコン型を作るための「マスターモデル（原型）の製作費（3Dプリンターや切削での加工費）」が別途必要になります。見積もり時には、この原型製作費が含まれているかを必ず確認してください。また精度が必要な箇所には、金属部品を使うなど注型屋さんのノウハウがあるので、しっかり相談するとなお良し。

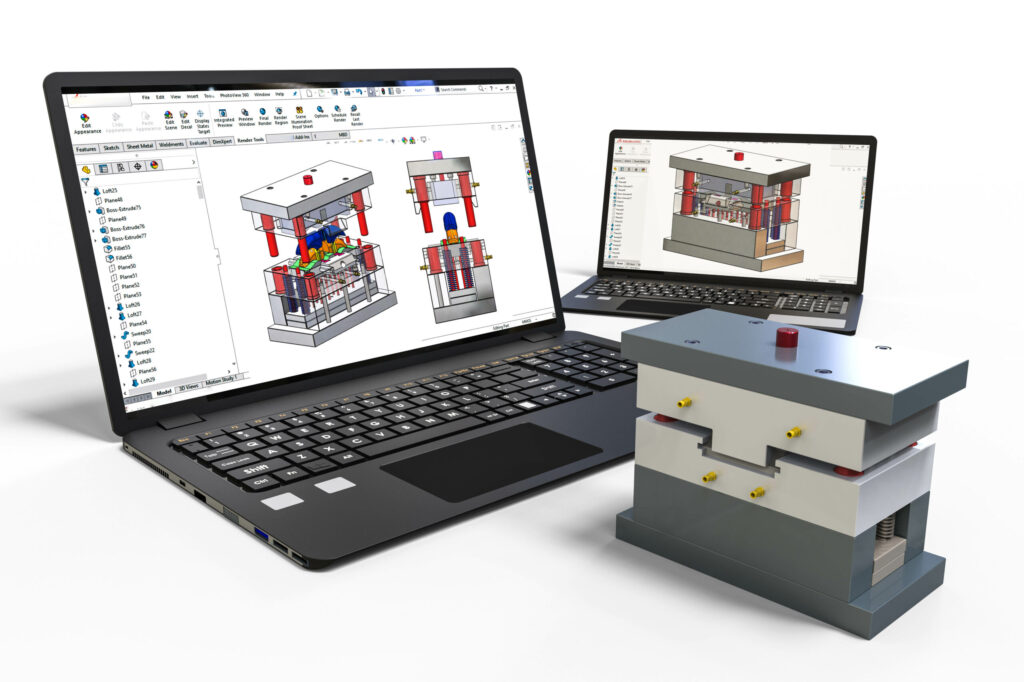

簡易金型（試作金型）
量産用の本金型よりも安価で加工しやすい材料（アルミ材やカセット式のモールドベースなど）を用いて金型を作り、量産と同じ「射出成形」を行う工法です。
- メリット： 量産時と同じ樹脂材料（ペレット）を使用し、同じ射出成形機で成形できるため、数百〜数千個単位での実機テストやプレ量産が可能。
- デメリット： 初期費用（金型代）が他の試作工法に比べて高く、納期も数週間かかる。
- 必要数量：数百個～千個（アルミ型）、～数千個（鋼材カセット型）
- 設計者のワンポイント：「量産と同じ条件」と言われることが多い簡易金型ですが、厳密には異なります。簡易金型で多用されるアルミ材は、本金型の鋼材（鉄）と熱伝導率が異なるため、樹脂が冷え固まるスピード（冷却条件）が変わります。また、コスト削減のために型内の冷却水管が簡略化されることも多く、その結果、成形品の収縮率、ヒケ、ソリの発生具合、ウェルドラインの位置が量産品と完全に一致しないことがあります。シビアな寸法や外観評価を行う際は、この「型材による挙動の違い」を念頭に置いて評価する必要があります。
【目的別】最適な樹脂試作工法の選び方
開発のフェーズや、その試作で「何を検証したいのか」に応じて、最適な工法を絞り込みましょう。

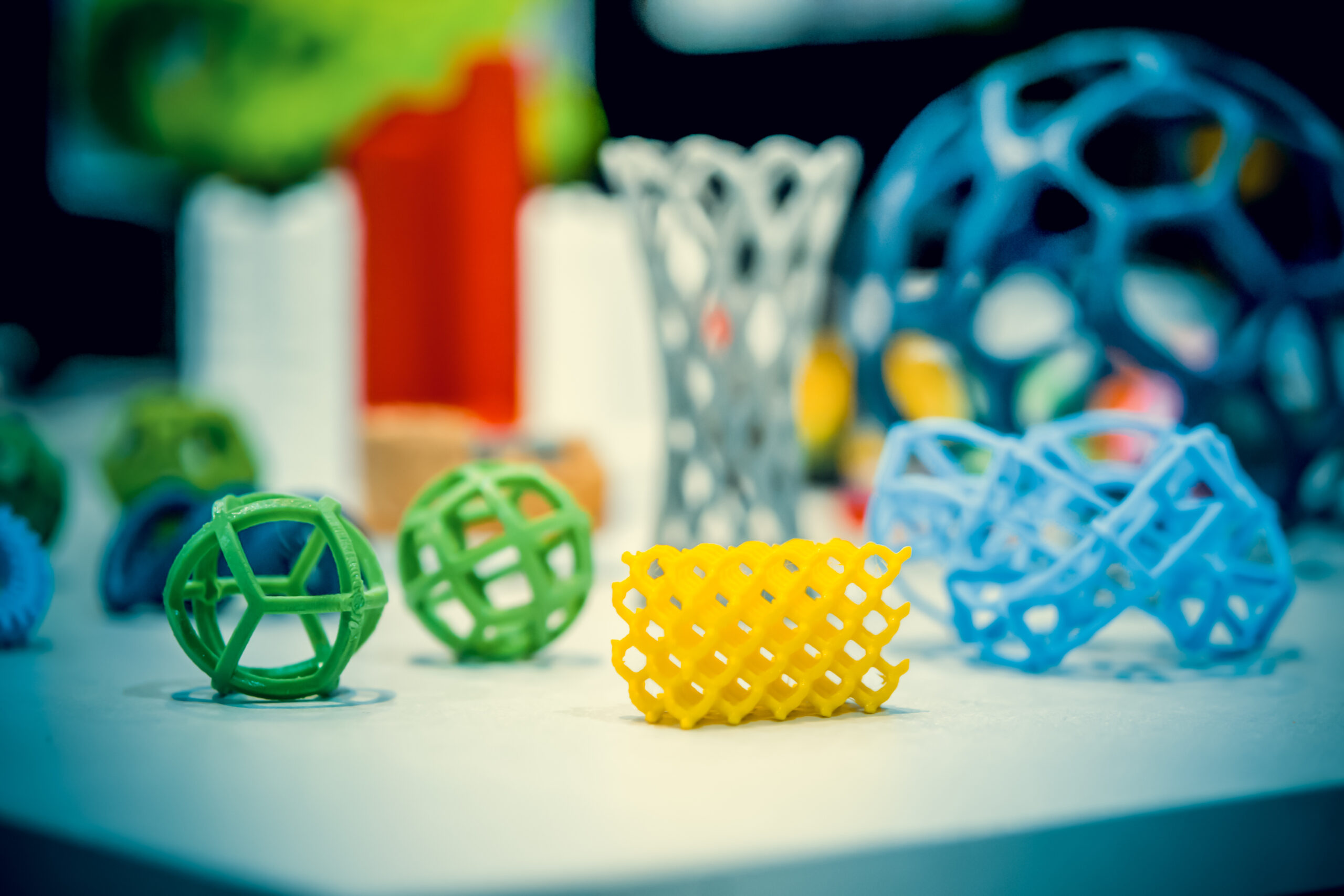

デザイン・形状・サイズ感だけを素早く確認したい場合
【選ぶべき工法】3Dプリンター（簡易方式）
「まずは手で触って大きさを確かめたい」「デザインのバランスを見たい」という初期段階では、コストとスピードを最優先すべきです。
近年3Dプリンター本体も安価になり、数万円～数十万円ほどで実務に十分活用できる機種が出ています。
ラピッドプロトタイプ（早期試作）に使用するのであれば、FDM方式の3Dプリンターでも使えますし、もうちょっとしっかり設計を確認したい時にも光造形方式であれば、造形精度も良い機種があります。
外注でも数千円から依頼でき、最短翌日には手元に届くネット造形サービスなどを活用するのがスマートです。
実践的な強度・耐熱テストを行いたい場合
【選ぶべき工法】切削加工、またはハイエンド3Dプリンター
「ギアの噛み合わせを確認したい」「実際に負荷をかけて動かしたい」という場合は、寸法精度が高くエンプラが使える切削加工が第一選択となります。
また、形状が複雑で削り出しが難しい場合は、エンプラ対応の産業用3Dプリンター（粉末焼結など）も有力な選択肢です。
展示会用や、市場リサーチのために10〜30個ほど確保したい場合
【選ぶべき工法】真空注型
「実物と同じ色や質感のサンプルが複数必要」「評価用に15個だけ配りたい」という場合は、真空注型が最もコストパフォーマンスに優れています。
ウレタン等の疑似材料にはなりますが、塗装や着色によって本物に見劣りしない外観サンプルを安価に複製できます。
量産化の最終検証や、数百個単位の市場テストを行いたい場合
【選ぶべき工法】簡易金型（試作金型）
「量産と同じ材料で、過酷な環境での耐久試験を行いたい」「認証機関への申請用に、量産同等品が100個必要」といった最終フェーズでは、簡易金型一択です。
初期費用はかかりますが、本金型を作る前の最終防衛線として、成形上のトラブル（ソリやヒケの具合、ウエルドラインなど）や、製品機能面での確認（対候性試験、耐薬品性試験）の実施など、本材質で確認しなければならない場合に不可欠な工程です。
樹脂試作にかかる「費用構造・相場」と「納期」の目安
各工法にかかる費用構造と納期の目安です。（※手のひらサイズの部品を想定）
| 工法 | 主な費用 | 費用相場（目安） | 納期（目安） |
| 3Dプリンター | 造形ボリューム費用 | 数千円 ～ 数万円 | 1日 ～ 3日 |
| 切削加工 | 材料費 ＋ 機械加工時間（プログラミング費） | 数万円 ～ 十数万円 | 3日 ～ 1週間 |
| 真空注型 | マスターモデル費 ＋ シリコン型代 ＋ 注型単価 | 数万円 ～ 三十万円 | 1週間 ～ 2週間 |
| 簡易金型 | 金型設計製作費 ＋ 材料費 ＋ 成形加工費 + 設備費 | 三十万円 ～ 百万円超 | 3週間 ～ 1.5ヶ月 |
※形状の複雑さ、サイズ、指定する材質（スーパーエンプラなど）によって価格は大きく変動します。
試作メーカーへ依頼する際の流れと注意点
実際に試作メーカーへ見積もり・依頼をする際は、以下の2点に注意して進めるとトラブルを防げます。
秘密保持契約（NDA）の締結
開発中の新製品は企業の命とも言える機密情報です。
データを送付して見積もりを依頼する前の段階で、必ず秘密保持契約（NDA）を締結してくれる、コンプライアンスのしっかりしたメーカーを選びましょう。
また、技術的な対話がスムーズにできるか（設計意図を理解してくれるか）も、良い試作パートナーを見極める重要な基準です。
3D CADデータ（STEP/IGES）と「要件」の提示
見積もり依頼には、基本的に3D CADデータが必要です。
必要があれば2D図面も送付すると守ってもらいたい寸法や幾何公差などの情報も伝えることができ、精度の高い見積りをもらえます。
その際、単にデータを送るだけでなく、「今回の試作の目的（形状確認なのか、強度テストなのか）」「絶対に外せない寸法公差」「使用環境（耐熱や薬品接触の有無）」を伝えてください。
優れた試作メーカーであれば、その要件を見て「それなら切削ではなく、この3Dプリンターの材質のほうが安く作れて確認できますよ」といった、最適な工法のVE（バリューエンジニアリング）提案をしてくれます。
※簡易金型での試作見積依頼時の注意点
簡易金型での試作を依頼する際には、「量産までお願いする意思」があるかを明確にして依頼しましょう。
簡易金型での試作は、実際の射出成形機を使用して成形を行います。
おそらく射出成形機を持っているメーカーであれば、試作だけでなく量産をメインに行っているはずです。
その場合、相手の立場からすると「試作だけで終わる案件」なのか「量産の仕事につながる案件」なのかで、対応が大きく変わります。
量産までお願いするつもりがあるのであれば、その旨を相手メーカーへ伝えた方がより良いコミュニケーションができるかと思います。
ぶっちゃけ試作の単発で終わる案件は、成形メーカーさんからあまりいい顔はされません。
一部試作だけでも受けてもらえるメーカーさんもありますが、数は少ない印象です。
試作だけの案件の場合は、根気強く受けてもらえる成形メーカーさんを探す必要があります。
しかし、対応が良くなるからと、量産を頼むつもりもないのに「量産までお願いするつもりだ」と嘘を言うのは絶対にやめてください。ガチでもめますし、その時点で信用がガタ落ちになります。
まとめ：目的に合った工法で樹脂成形の試作を成功させよう
樹脂成形品の試作は、ただ「形を作る」だけでなく、「そのフェーズにおいて、どの技術的リスクを潰したいのか」を明確にして工法を選ぶことが、コストと時間を無駄にしない最大の鍵です。
- 安さ・速さなら 「3Dプリンター」
- 高精度な機能・強度検証なら 「切削加工」
- 20〜30個の外観サンプル複製なら 「真空注型」
- 量産材料での最終評価・プレ量産なら 「簡易金型」
それぞれの工法にある「量産品との特性の違い」を理解した上で試作を評価できれば、量産移行時の手戻りはほぼゼロに抑えることができます。
もし「自社の製品形状や材質で、どの試作工法がベストか判断がつかない」という場合は、設計・金型・成形まで一貫してサポートできる実績豊富なメーカーへ、まずは「目的」を伝えて相談してみることをおすすめします。
